首页 > 产品展示 > 冻干机 > 方仓冻干机 > 食品冻干机 海参干燥机

产品中心

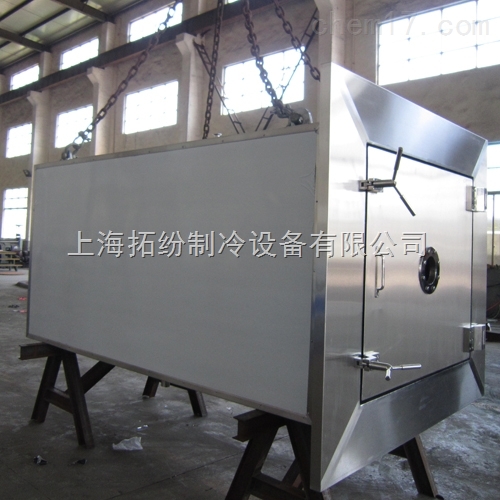

食品冻干机 海参干燥机

  • 更新时间:2020-08-15
  • 厂商性质:生产厂家
  • 浏览次数:318

食品冻干机 海参干燥机TF-SFD-3压盖型。1预冻干燥在原位进行,减少干燥过程的繁锁操作,实现了自动化;2中试型冷冻干燥机内设观察窗,干燥过程直观;3.触摸屏液晶显示,PID智能调节,以曲线和数据的方式显示干燥过程,并提供给用户有关于干燥过程的更多信息;4.自复叠制冷技术,进口品牌压缩机保障了设备运行低噪音、大制冷量和大捕水能力,减少冷冻干燥时间;
★优质方形不锈钢搁板不易变形,易于操作,便

分享到:

食品冻干机 海参干燥机TF-SFD-3压盖型

1、食品冻干机 海参干燥机技术参数:

名称

TF-SFD-3

有效干燥面积

0.315㎡

隔板层数

3+1

隔板温度范围

-50℃至+70℃

隔板温差

1℃

隔板间距

70mm

隔板尺寸

300*320*15

ф22西林瓶

650

ф16西林瓶

1180

ф12西林瓶

2150

冷阱最低温度

-70℃(空载)

捕水能力

6KG/24h

盘装液体

6L

选配

电除霜、压盖装置

真空度

10Pa

冷却方式

风冷:通风良好,室温;25℃

参考外形尺寸

740*960*1400mm

整机功率

3.5KW(含电加热1.5KW)



2、产品特点:



★预冻干燥在原位进行,减少干燥过程的繁锁操作,实现了自动化;

★中试型冷冻干燥机内设观察窗,干燥过程直观;
★触摸屏液晶显示,PID智能调节,以曲线和数据的方式显示干燥过程,并提供给用户有关于干燥过程的更多信息;
★自复叠制冷技术,进口品牌压缩机保障了设备运行低噪音、大制冷量和大捕水能力,减少冷冻干燥时间;
★优质方形不锈钢搁板不易变形,易于操作,便于清洗。

★冷冻干燥室采用高强度高透光无色透明有机玻璃门,在操作过程中能清晰观察物料的变化过程;
★冷阱和工作面为不锈钢,防腐蚀易清洁;
★搁板以硅油为媒介,温度误差≤1℃,干燥效果均匀;
★搁板温度可调、可控、可摸索中试和生产工艺;
★配置充气阀,可充干燥惰性气体;
★可选配共晶点测试装置,可选配自动压塞装置;
★非标可定做,可选配温度记录仪。

3、备注:

  拓纷可非标定制中试型冷冻干燥机,冻干面积0.1㎡-3㎡,性能温度稳定,保障*生产,多重型号配置,如有具体要求,请。

4、中试型冷冻干燥机参数表:

参数表1:

型号

单位

中试型

中试型

中试型

中试型

中试型

TF-SFD-2

TF-SFD-5

TF-SFD-10

TF-SFD-15

TF-SFD-20

有效搁板面积

0.2

0.52

1.04

1.51

2.16

水汽凝结器容量

kg/批

3

8

16

24

30

小瓶装量

(Φ16mm)支

770

1914

3828

5772

7656

(Φ20mm)支

400

1008

2016

3078

4032

最大盘装液体

L

4

8

16

24

30

搁板尺寸

(宽)mm

280

360

360

420

450

(长)mm

360

480

480

600

800

搁板间距

mm

70

70

70

70

70

搁板数量

2+1

3+1

6+1

6+1

6+1

搁板温度范围

-50℃~+80℃

-50℃~+80℃

-50℃~+80℃

-50℃~+80℃

-50℃~+80℃

搁板温度

±1.0(平衡时)

±1.0(平衡时)

±1.0(平衡时)

±1.0(平衡时)

±1.0(平衡时)

水汽凝结器最低温度

≤-70

≤-70

≤-70

≤-70

≤-70

系统最低压力

Pa

≤5

≤5

≤5

≤5

≤5

冷却方式

(风冷:通风良好)℃

室温≤30

室温≤30

室温≤30

室温≤30

室温≤30



(水冷:T/hr)

2

2

2

2

4

电源



220V 50Hz

220V或380V 50Hz

380V 50Hz

380V 50Hz

380V 50Hz

装机功率

kw

3

4.5

8

11

15

整机重量

kg

300

350

500

700

1200

宽度

mm

800

850

1250

1350

1750

深度

mm

1000

1000

1100

1250

1500

高度

mm

1700

1700

1800

1800

1850

参数表2:

型号

TF-SFD-30

TF-SFD-50

TF-SFD-70

搁板面积(m²)

3

5

7

有效搁板面积(m²)

2.8

5.5

7.75

装瓶数

个/Φ16mm

13300

24800

34800

个/Φ22mm

6800

12700

17800

散装溶液量

L

60

105

140

搁板尺寸

宽(mm)

615

915

915

深(mm)

915

1215

1215

搁板数量(个)

5+1

5+1

7+1

搁板间距(mm)

100

搁板温度范围(℃)

-55~+70

冷凝器温度(℃)

-70

冷凝器最大捕水量(kg)

65

105

140

压缩机

S4T-8.2Y*2

S4G-12.2Y*2

S6J-16.2Y*2

真空泵

E2M40

E2M40

E2M80

罗茨泵



循环泵

SD40/10

TOP-SD65/13

TOP-SD65/13

水环泵

LEM25

LEM25

2BV2070

主阀口径

250

400

400

电加热

6

10

14

极限真空(Pa)

1

系统泄露率(PA.m³/S)

0.1

装机功率(KW)

30

43

55

冷却水量(m³/H)

7

11

16

压缩空气

0.6~0.8Pa

长(mm)

3700

4300

5000

宽(mm)

1800

2300

2600

高(mm)

3000

3700

3000

设备重量(kg)

5600

11000

12000

纯蒸汽耗量(kg)

100

130

150

纯水/注射水量(L/M)

90

120

150

*以上数据仅拓纷标准产品参数,也可根据用户要求定制,最终数据以合同为准。

信息来源:上海拓纷机械设备有限公司
